参数名称

技术参数

输入电压

88~264V（AC）

馈出电压

14.6V（13.4V/18.2V/19.4V可选，最大电流0.7A）

22KHz单音输出

软件可控（馈电时，可同时输出）

模拟AGC电压指示

0-10V（0-3.3V/0-5V可选）

数字AGC电压指示

0-10V（电压映射区间可调）

功耗

≤10W@220V，+25℃

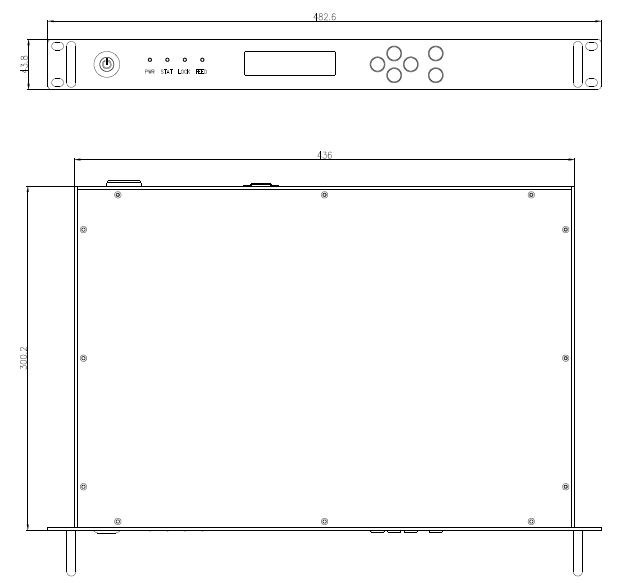

尺寸（长×宽×高）

436mm×300.2mm×43.8mm（标准1U）

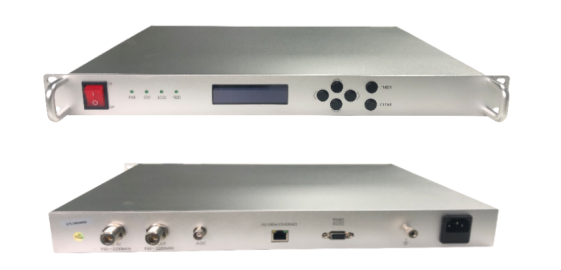

前面板

显示屏

黄字/绿字显示OLED 256*64 DOTS

按键

6个：方向键（上下左右）、ENTER、CLEAR

其他

电源开关、4个指示灯

后面板

接口

RF IN中频输入

N型头（输入950MHz~2200MHz信号）

RF OUT中频环出

N型头（输出950MHz~2200MHz信号）

模拟AGC输出

BNC头

网络控制接口

RJ45（10M/100M）

控制接口

DB9型（母）串口（RS232/ RS485）

接地钉

M4*27mm纯铜接地柱

电源输入

三线插座（88~264VAC）

环境

工作温度

-20℃~+70℃

存储温度

-40℃~+80℃
